lunes, 31 de octubre de 2016

Instalar el script

Para instalar la aplicación  :

Primero se descarga un fichero .zip  desde la web del proyecto:

https://github.com/chapulincatastral/generador-gml






Luego se descomprime el fichero ZIP descargado y se copian los dos  ficheros
GML_EDIFICIO.DCL y generar-gml_v_?_?_?.lsp a el directorio deseado. (?_?_? es la versión del script, por ejemplo 3_0_3)


Ahora hay que añadir el directorio donde se ubiquen los ficheros  previamente descargado  a las rutas de AutoCad listadas en "Opciones" -> pestaña "Archivos" -> primera entrada "Ruta de búsqueda de archivo soporte". En el caso de la figura adjunta, es el sub directorio "edificio" del Escritorio del usuario "W7C".





Nota: El proceso anterior solo hay que realizar lo una vez.

Ahora podemos editar un fichero DXF descargado del Catastro  y utilizar el generador-gml, para lo cual hay que cargar la aplicación de la siguiente manera.

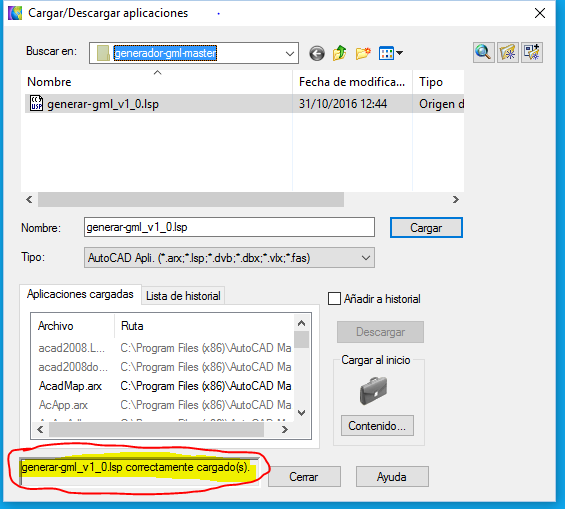

En la barra de menú encontramos Herramientas -> Carga de Aplicaciones.
o en vesiones mas modernas en el ribbon Administrar -> Cargar aplicación




.

Nota: Si vamos a usar asiduamente la aplicación podemos optar por la cargar automática al inicio de AutoCad usando el "Cargar al Inicio" del formulario anterior. Pulsamos en Contenido y  añadimos la aplicación.



  Ahora ya puedes invocar a la  comando gml30 para generar el GML de Parcela o gmle para el generar un GML de Edificio



Aquí un video del proceso de instalación:





Un video de como  generar un GML de Parcela








domingo, 2 de octubre de 2016

generador-gml

generador-gml

generador-gml es un script AutoLISP para la generación de ficheros GML INSPIRE de parcela catastral.

Este complemento permite exportar desde AutoCAD ficheros en formato GML Inspire de parcela catastral. AutoCAD puede tomar como información de partida la cartografía catastral obtenida desde la Sede Electrónica del Catastro (SEC), en formato DXF o DWG. Los ficheros GML INSPIRE de parcela catastral obtenidos podrá ser validados en la Sede Electrónica del Catastro (SEC) para obtener el Informe de Validación Gráfica exigido por notarios y registradores. El generador es  software libre publicado con licencia GPL

Uso: Es necesario cargar en AutoCad el archivo .lsp previamente descargado.Lo podemos cargar mediante el comando appload o el menú herramientas -> cargar aplicación. Una vez cargado tenemos cuatro comandos nuevos: gml28, gml29, gml30, gml31. Que invocaremos desde la linea de COMANDO dependiendo del uso en que nos encontremos.

Página web del proyecto:  https://github.com/chapulincatastral/generador-gml

Demo: https://www.youtube.com/watch?v=js4I93n6rmY

Etiquetas: gml, parcela catastral, SEC, inspire, autolisp, autocad, catastro, cadastre, notarías, notarios, registros, registradores, dxf, exportar, coordinación, cartografía, GPL,  chapulincatastral.
